手動扇形盲板閥

產品分類：煤氣盲板隔斷閥

產品型號：手動盲板閥 F43X系列
F43X系列手動扇形盲板閥由左閥體、右閥體、中閥體、連接螺桿（三根）及液動.氣動.電動裝置傳動部分組成。用扳手或傳動裝置旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。手動扇形盲板閥系列具有結構簡單，重量輕，性能可靠，操作方便等特點。

掃一掃二維碼手機查看

訂購熱線：400-832-1107

產品詳情

偉恒閥門-手動扇形盲板隔斷閥


產品型號：F43X-0.5/F43X-1.5/F43X-2.5

應用范圍：冶金，化工行業煤氣、空氣、煙氣等氣體介質。

適合介質：有毒、有害、易燃氣體

產品介紹：手動扇形盲板閥系列具有結構簡單，重量輕，性能可靠，操作方便等特點。本閥有長.短結構系列，橡膠密封圈分別安裝在閥體或者閥板上。扇形盲板閥可與氣動.液動.電動裝置等各種執行機構連接，組成氣動盲板閥.液動盲板閥.電動盲板閥完成現場及遠程控制。


偉恒閥門-手動盲板閥

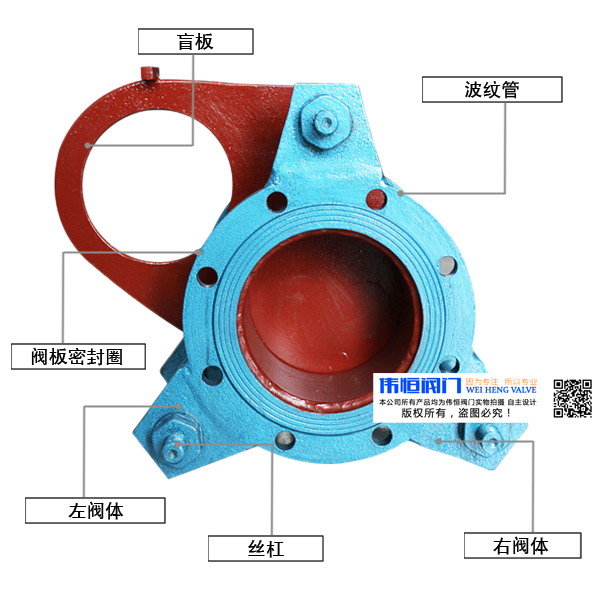

F43X系列手動扇形盲板閥由左閥體、右閥體、中閥體、連接螺桿（三根）及液動.氣動.電動裝置傳動部分組成。用扳手或傳動裝置旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。

本款閥門未短結構系列，橡膠密封圈分別安裝在左、右閥體上。


本款手動盲板閥具有結構簡單、體積小、重量輕、性能可靠、操作方便等優點。


主要外形及連接尺寸表

DN	L	D	D1	H	A	b	n-d	重量kg
DN	L	D	D1	H	A	b	n-d	PN0.05MPa	PN0.15MPa	PN0.25MPa
100	210	210	170	230	202	12	4-18	28	30	33
150	210	265	225	260	270	16	8-18	32	35	40
200	230	320	280	310	350	18	8-18	43	45	50
250	250	375	335	330	400	18	12-18	52	56	60
300	270	440	395	350	450	20	12-23	63	70	76
350	290	490	445	380	500	22	12-23	70	76	85
400	310	540	495	405	550	24	16-23	113	124	135
450	330	595	550	430	600	26	16-23	141	140	155
500	350	645	600	750	680	26	16-23	275	300	330
600	390	755	705	830	840	26	20-26	323	350	380
700	430	860	810	880	1050	26	24-26	380	410	450
800	470	975	920	900	1150	26	24-30	595	645	710
900	470	1075	1020	1000	1300	26	24-30	730	800	880
1000	470	1175	1120	1100	1450	28	28-30	900	980	1080
1200	510	1375	1320	1300	1550	28	32-30	1110	1200	1320
1400	510	1575	1520	1530	1700	28	36-30	1480	1650	1800
